Беседка остеклённая «Лофт 8×6» беж
Модель B-63 · 8,0×6,0×3,5 м
8×6×3,5 м — панорамное стекло, беж RAL 1001, пол ДПК, LED

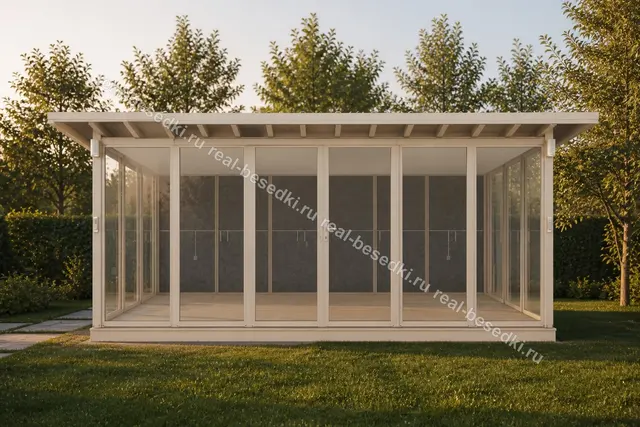

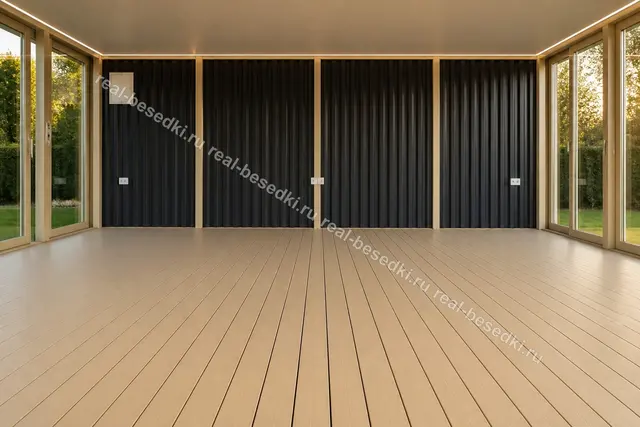

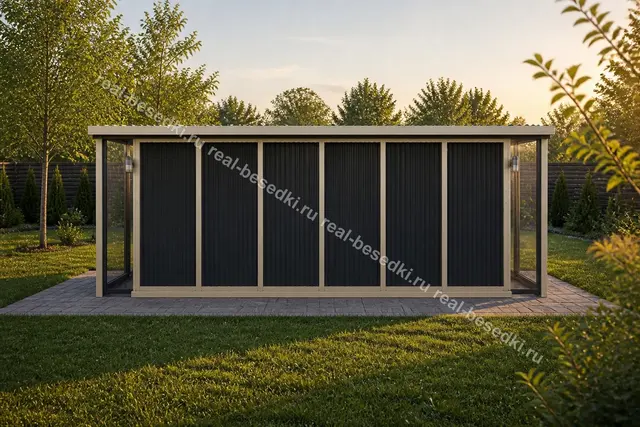

Остеклённая беседка «Лофт 8×6» беж, артикул B-63. Размер 8,0×6,0×3,5 м. Каркас сталь 100×100×3 мм, порошок беж RAL 1001, болтовые соединения. Фасад 8 м и боковые стены — панорамное остекление в пол, раздвижные створки с ручками и замком. Задняя стена — профнастил С21 графит RAL 7016. Кровля односкатная ~3,5°, сток назад, профнастил С21, свес 65 см. Подиум 15 см, пол ДПК беж, зазор 3 мм. Четыре угловых цилиндра вверх-вниз снаружи. Внутри LED-лента в коробе по периметру потолка, диммер слева от входа, щиток IP65 вверху в левом углу, скрытая проводка в стойках, на задней стене три точки розеток (углы и двойная по центру). Холодный воздух проходит 6 м. Стек холодного лофта от конденсата, не приточка и не дымоудаление. Натяжные потолки — опция от 60 000 ₽. Вентиляция естественная: 2 клапана притока Ø125 внизу в глухой стене С21, 2 вытяжки Ø125 в софите высокого свеса (фасад), колпаки с отворотом вниз под свесом 65 см. Холодный воздух проходит 6 м. Стек холодного лофта от конденсата, не приточка и не дымоудаление. Натяжные потолки — опция от 60 000 ₽. Порошковое окрашивание. Монтаж на площадку, плитку или винтовые сваи.
Технические характеристики
- Длина фасада
- 8,0 м
- Глубина
- 6,0 м
- Высота
- 3,5 м
- Крыша
- Профнастил С21, односкатная ~3,5°, сток назад, свес 65 см
- Стены
- Фасад и бока — стекло в пол; зад — С21 графит RAL 7016
- Профиль стоек
- 100×100×3 мм, беж RAL 1001
- Пол
- ДПК беж, зазор 3 мм
- Освещение и электрика
- LED в коробе, 4 цилиндра, диммер у входа, щиток, 3 розетки
- Вентиляция
- 2 клапана притока Ø125 низ тыла С21, пролёты 02 и 05, ~0,43 м над ДПК; 2 вытяжки Ø125 в софите высокого свеса. Конденсат, без мангала.
- Натяжные потолки
- опция, от 60 000 ₽
- Артикул
- B-63
- Материал
- Металл 100×100, стекло, профнастил С21, ДПК
- Размер
- 8,0×6,0×3,5 м
- Кровля
- Профнастил С21, односкатная ~3,5°, графит RAL 7016, свес 65 см
- Пол
- Влагостойкая нескользящая фанера в базовой комплектации (ДПК — опция).
- Монтаж
- на фундамент или винтовые сваи
- Каркас
- Все каркасы проходят пескоструйную обработку и имеют порошковое окрашивание с использованием цинкосодержащего грунта.
- Срок изготовления
- от 7 дней
- Срок службы
- более 10 лет
Естественная вентиляция
Холодный остеклённый контур, без мангала. Это стек холодного лофта от конденсата — не приточная установка и не дымоудаление.
Односкатка высокая с фасада, сток назад. Холодный воздух заходит снизу в глухую стену С21, проходит глубину павильона, нагревается и уходит в софит высокого свеса.
2
Приток низ тыла С21
2
Вытяжка в софите фасада
Ø125
Гильза, колпак вниз
~3,5°
Скат: высокий фасад
Разрез — как идёт воздух
Слева высокий фасад и вытяжка. Справа низкий тыл С21 и приток.
План — куда ставят клапаны
Вход снизу, тыл С21 сверху. Стрелки от двух синих кружков притока к двум вытяжкам у фасада.
| Узел | Где | Как собрано |
|---|---|---|
| Приток Ø125 × 2 | Низ тыла С21, пролёты 02 и 05, ~0,43 м над ДПК. Не над розетками и не у щитка. | Диск внутри, колпак с отворотом под задним свесом 65 см. |
| Вытяжка Ø125 × 2 | Решётка в потолке у фасада, те же оси. В стекло не сверлим: верх створки ниже ригеля. | Дальше холодный кровельный зазор и колпак под карнизом высокого свеса. |
от 2 880 000 ₽
В базе: каркас 100×100 беж RAL 1001, остекление с трёх сторон, зад С21, пол ДПК беж (зазор 3 мм), LED в коробе с диммером, 4 цилиндра, скрытая проводка, щиток IP65, 3 розетки, 2 притока Ø125 + 2 вытяжки Ø125.
Комплектация и опции
Базовая цена каркаса — от 2 880 000 ₽. Стекло, пол ДПК, LED, скрытая проводка и клапаны вентиляции уже в базе.
Итого: от 2 880 000 ₽
